機型

全自動高速糾偏勾底拍齊糊盒機     SHH-EK系列

主要技術參數：

1050EK

1250EK

1450EK

1650EK

1850EK

2050EK

空載最高線速度

260m/min

適用紙質

200-800g卡紙  A/B/E/F瓦楞

糊盒基本形式

第1折和3折分別180°90°，第二折和第四折180°

使用粘合劑

溶質型

所需電壓

3P 38050HZ

總功率

11.5KW

15KW

重量

4.8T

5.2T

5.6T

6T

6.4T

6.8T

外形尺寸

14×1.7×1.7m

14×1.9×1.7m

14×2.1×1.7m

14×2.3×1.7m

14×2.5×1.7m

14×2.7×1.7m

進紙部

"同步帶送紙皮帶配合氣缸壓力進紙確保調機簡便，送紙平穩順暢

無級變速器確保進料間距均衡，輸送穩定

一健式氣動抬刀便于調整送紙皮帶"

勾底部

三板式結構，配有上打膠使勾底盒自動上膠成型，可用于異性盒上打膠成型。

整個底折附件安裝在可翻轉支架上，充分減少底折與其它盒型互換調整時間。

本折部

加長本折部配二次壓痕使盒子在快速成型時折合更精準，不會出現剪刀口，更加完美。

本折成型使用專利壓力調節本折刀，增大皮帶摩擦力，有效防卡頓，盒子成型不會堵紙。

預壓部

兩板式結構，自動計數，塞紙檢測裝置，配備氣動踢紙辨別裝置，

對成型盒子進行計數，與打紙裝配配合，方便計數打包，PLC可以查看生產數量。

防護罩

外形美觀，帶保護罩，主要傳動隱藏在防護罩內，讓生產更安全。龍門架加固結構，高速運轉更穩定。

產品集光、電、氣于一體，技術獨特、操作簡單、調試快速、自動化程度高，功能實用，用途廣泛。

噴膠系統（選配）

具有高效、靈活、穩定性好、維護簡便等特點，是快速、高質量生產各種紙盒、

薯?xiàng)l盒等特殊盒型的必備，提高了生產效率，節約了膠水成本。

技術特點

本折兩板

本折兩板

本折兩板

本折兩板

本折三板

本折三板

型號

1050E

1250E

1450E

1650E

1850E

2050E

紙盒類型

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

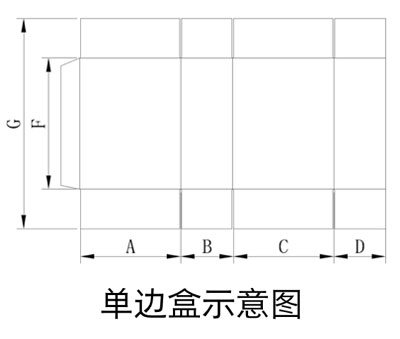

A+B+C+D

200-1000mm

200-1200mm

200-1400mm

200-1600mm

280-1800mm

280-2000mm

C+D Min

100mm

100mm

100mm

100mm

140mm

140mm

D Min

25mm

25mm

25mm

25mm

25mm

25mm

F Min

100mm

100mm

100mm

100mm

100mm

100mm

G

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

技術特點：

本折兩板

本折兩板

本折兩板

本折兩板

本折三板

本折三板

型號

1050EK

1250EK

1450EK

1650EK

1850EK

2050EK

紙盒類型

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

A+B+C+D

250-950mm

250-1150mm

250-1350mm

250-1550mm

380-1750mm

380-1950mm

C+D Min

125mm

125mm

125mm

125mm

190mm

190mm

D Min

25mm

25mm

25mm

25mm

25mm

25mm

F Min

100mm

100mm

100mm

100mm

100mm

100mm

G

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

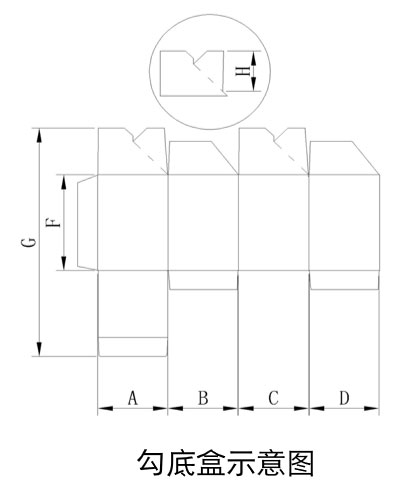

H Min

30mm

30mm

30mm

30mm

30mm

30mm
