名稱

全自動糾偏勾底糊盒機

型號

SHH-E

適用紙質

卡紙200-800g 瓦楞：F ,E ,C ,B,A,五層

線速度

Max. 220 米/分鐘

給紙方式

自動連續給紙

糊盒基本形式

2折和4折180°

使用粘合劑

水溶性冷膠

所需電壓

11KW  380V 50HZ  3P

重量

3200(3600)(4000)(4500)KG

外形尺寸

14000 x1450 (1650)(1850)(2050)x 1400mm

同步帶送紙皮帶配合氣缸壓力進紙確保調機簡便，送紙平穩順暢

無級變速器確保進料間距均衡，輸送穩定

一健式氣動抬刀便于調整送紙皮帶

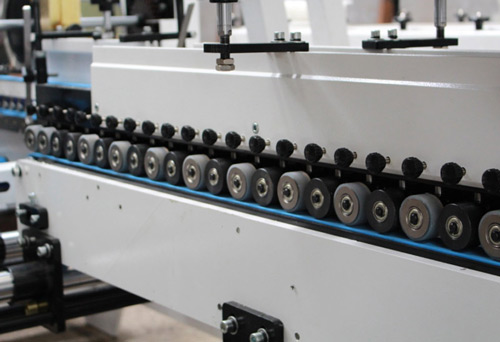

糾偏部

使盒子從進紙部出紙后自動糾正

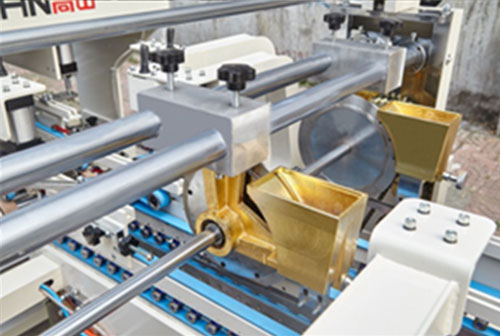

三板式結構，配有上打膠使勾底盒自動上膠成型，可用于異性盒上打膠成型。

整個底折附件安裝在可翻轉支架上，充分減少底折與其它盒型互換調整時間。

本折部

加長本折部，使盒子在快速成型時，不會出現剪刀口，更加完美。

本折帶壓力調節本折刀，增大皮帶摩擦力，盒子成型不會堵紙。

兩板式構造 ，壓帶速度有兩個操作模式:

自動：設置盒子間距，壓帶速度和機器速度同步，當光電監測到盒子時皮帶移動。

手動：壓帶以恒定的速度輸送而不受機器運行速度的影響

輸送部

配有塞紙檢測裝置

配有氣動踢紙計數裝置，對成型盒子進行計數，與打紙裝配配合，方便計數打包

帶有防塵蓋，獨立電機控制，帶跟蹤。

選配拍齊裝置

針對平口箱進行拍齊整形，另可針對特殊異型盒進行不規則拍齊

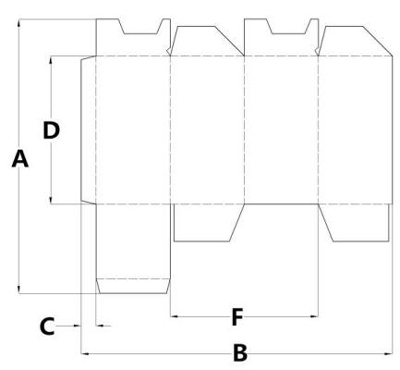

勾底盒型

型號

1050E

1250E

1450E

1650E

1850E

2050E

A

200-600

200-600

200-600

200-600

200-600

200-600

B

280-950

280-1150

280-1350

280-1550

280-1750

280-1950

C

Min:15

Min:15

Min:15

Min:15

Min:15

Min:15

D

Min:80

Min:80

Min:80

Min:80

Min:80

Min:80

F

Min:130

Min:130

Min:130

Min:130

Min:130

Min:130

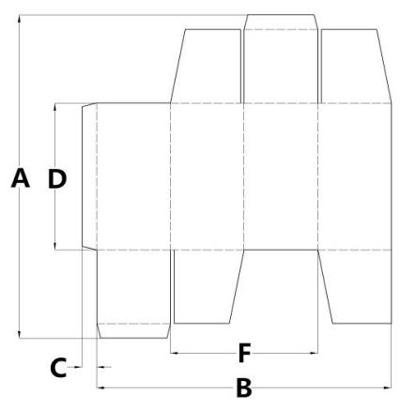

普通盒型 (mm)

型號

1050E

1250E

1450E

1650E

1850E

2050E

A

120-700

120-700

120-700

120-700

120-700

120-700

B

220-1050

220-1250

220-1450

220-1650

220-1850

220-2050

C

Min:15

Min:15

Min:15

Min:15

Min:15

Min:15

D

Min:80

Min:80

Min:80

Min:80

Min:80

Min:80

F

Min:130

Min:130

Min:130

Min:130

Min:130

Min:130

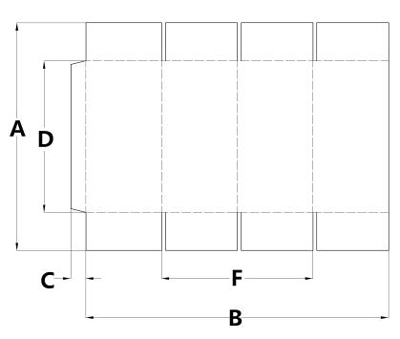

平口箱拍齊尺寸 (mm)

Model

1050E

1250E

1450E

1650E

1850E

2050E

A

300-800

300-800

300-800

300-800

300-800

300-800

B

220-1050

220-1250

220-1450

220-1650

220-1850

220-2050
