名稱

FM-D全自動裱紙機

型號

FM-1300D

FM-1450D

FM-1600D

最大紙張

1300*1250

1450*1250

1600*1250

最小紙張

380*380

380*380

380*380

面紙厚度(g/m2)

150-600

150-600

150-600

底紙厚度

0.5-10

0.5-10

0.5-10

瓦楞厚度

A、B、C、E、F、三層、五層瓦楞紙同面紙貼合

速度

8000張/時

8000張/時

8000張/時

貼合精度

±1mm

±1mm

±1mm

功率

13KW 380V

14KW 380V

15KW 380V

外形尺寸

11500*2200*1850

11500*2350*1850

11500*2500*1850

重量

5

5.5

6

飛達系統

高精密高速飛達送紙，送紙平滑順暢

加強型送紙裝置，吸嘴角度可自由調節，適應不同類型面紙

預堆紙部

循環堆紙架可在不停機的狀態下堆好下一批面紙，讓效率更高

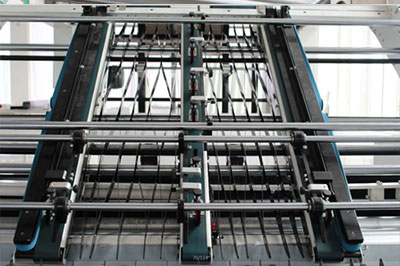

面紙部

面紙采用魚鱗式不間斷送紙，面紙全程糾偏

全新概念彈性前規定位，定位精度高，底紙永不超前

底紙部

伺服電機控制系統

氣缸壓力進紙可使翹曲的瓦楞紙順利

進入咬紙輥，保證瓦楞紙板連續自動順利出紙。

底紙部

高壓鼓風機吸氣自動走紙，

可根據主機的運轉速度自動同步跟蹤

另配有汽車過濾芯避免粉塵堵塞

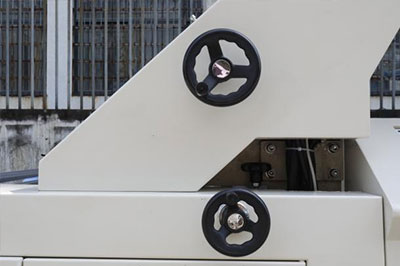

壓力調節系統

整體壓力采用蝸輪蝸桿單邊調節方式調節壓合輥壓力，

壓力單邊調節可確保兩邊壓力一致，換單調節方便

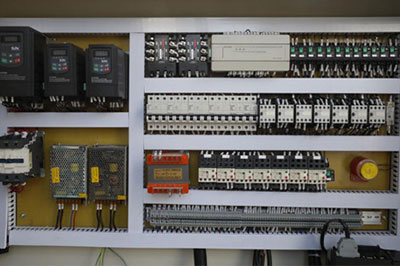

電器系統

整機采用觸摸屏/PLC控制系統，將警告、偵測故障、

異常狀況及操作速度等各項信息顯示在屏幕上，一目了然。

人性化設計計數器，方便記錄工作量及計件工作

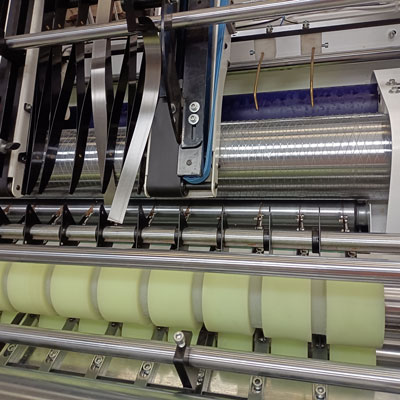

上膠部

自動補充損失的膠量，循環回收利用避免膠水損耗浪費，

輥筒經過平衡處理精細研磨，304不銹鋼網紋涂膠輥滾花式上膠，菱形間隔膠水紋，節省膠水消耗，

降低了產品的含水量，特別適合卡裱卡的對裱 產品。上膠輥加大至156mm，有效解決涂布甩膠、飛膠問題。

采用聚氨酯膠輥，具有很好的抗拉強度、抗撕裂強度、回彈性能良好，

耐沖擊性、耐磨性、耐候性、耐水解性、耐油性，保證產品的硬挺度和無脫膠現象。

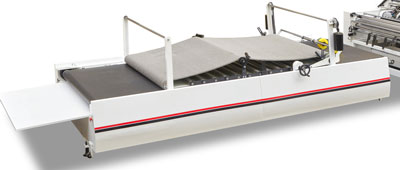

輸送部

浮動式壓床設計，無需調節壓床壓力

加高設計，利于厚瓦楞紙板的順暢工作。

皮帶加裝地毯，壓合效果更好，對紙 張破壞小，裱紙成品強度高 。
